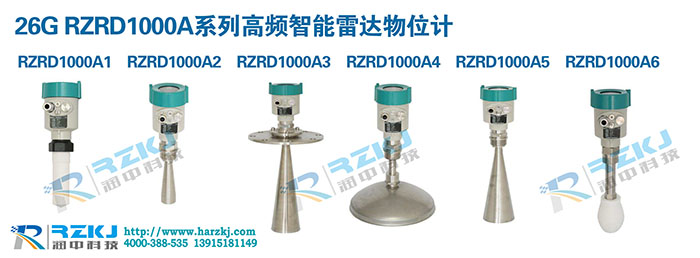

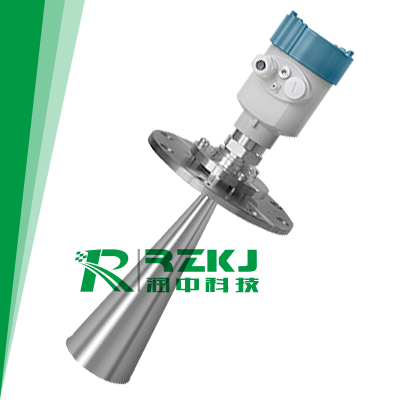

RZRD1000A系列高频雷达物位计、雷达液位计简介

DCRD1000A系列传感器是26G高频雷达式物位、液位测量仪表，输出4-20mA模拟信号，测量*大距离可达70米。天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于：反应釜或固体料仓非常复杂的测量条件。

RZRD1000A系列高频雷达物位计、雷达液位计原理

高频微波脉冲发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被反射回来，再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的

注：使用雷达物位计时，务必保证*高料位不能进入测量盲区（图中D所示区域）。

RZRD1000A系列高频雷达物位计、雷达液位计特点

雷达物位计采用了高达26GHz的发射频率，因而具有：

•非接触雷达，无磨损，无污染

•天线尺寸小，便于安装

•波长更短，对在倾斜的固体表面有更好的反射

•测量盲区更小，对于小罐测量也会取得良好的效果

•波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物

•几乎不受腐蚀、泡沫影响

•几乎不受大气中水蒸气、温度和压力变化影响

•严重粉尘环境不会影响电磁波工作

•高信噪比，即使在波动的情况下也能获得更优的性能

•高频率，是测量固体和低介电常数介质的*佳选择

---

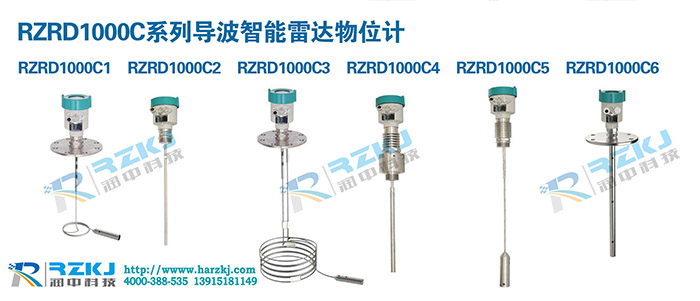

RZRD1000C系列智能导波雷达物位计、导波雷达液位计测量原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物
位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，
并将距离信号转化为物位信号。

输入 反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料
表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D  与脉冲的时间行程 T
成正比：    D=C×T/2      其中 C 为光速 因空罐的距离 E 已知，则物位 L 为： L=E-D 输出
通过输入空罐高度 E（=零点），满罐高度 F（=满量程）及一些应用参数来设定，应用参数将自动使仪表 适应测量环境。对应于 4－20mA 输出。
测量范围

F----测量范围 E----空罐距离 B----顶部盲区
L----探头到罐壁的*小距离 顶部盲区是指物料*高料面与测量参考点之间 的*小距离。 底部盲区是指缆绳*底部附近无法*测量的 一段距离。 顶部盲区和底部盲区之间是有效测量距离。 注意： 只有物料处于顶部盲区和底部盲区之间时，才能 保证罐内物位的可靠测量。
