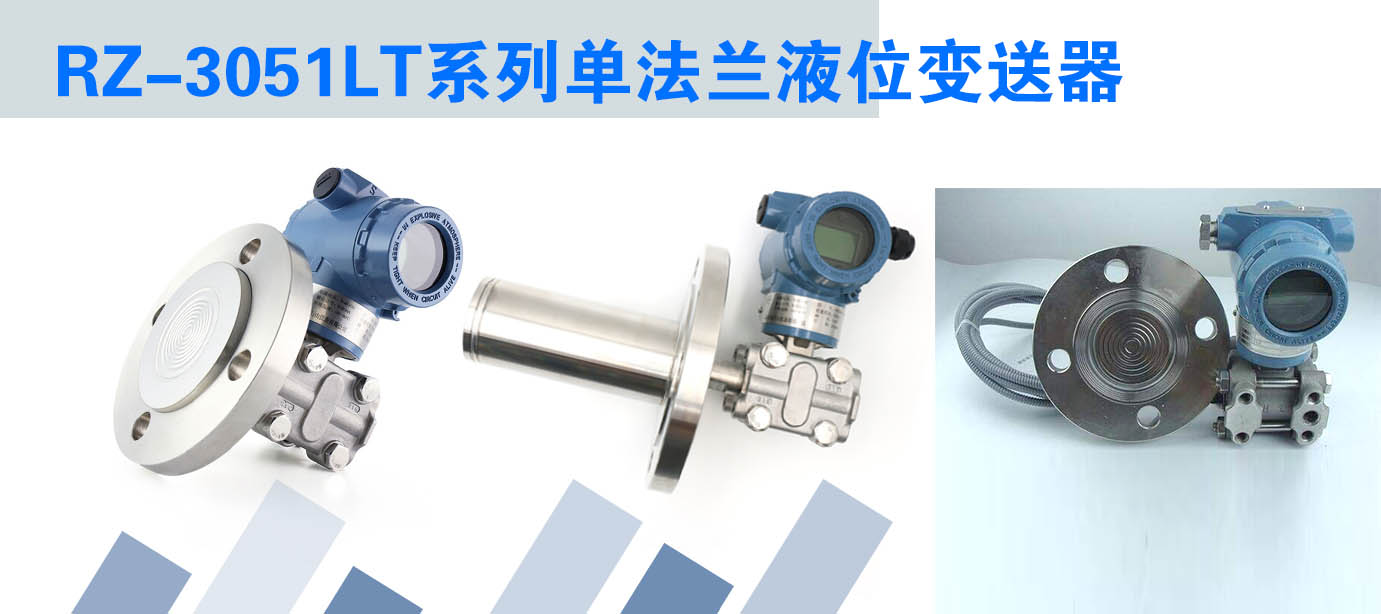

单法兰液位小猪视频app下载安卓版是一种为避免被测介质直接作用于小猪视频app下载安卓版的远传隔离膜片接触而采用的差压式小猪视频app下载安卓版（结构测量法）。将小猪视频app下载安卓版的测量膜片室用不锈钢毛细管（直径3mm左右的管子，外加保护）连通道数米到数十米不等处的一个会两个（压力或差压）做成法兰形式的测量膜盒中，中间充满传到介质（硅油），使用时将法兰连接到设备，即可进行测量。适用于需要将高温介质与小猪视频app下载安卓版隔离；测量介质对小猪视频app下载安卓版敏感元件有腐蚀作用；被测介质由于环境或温度变化而固化或结晶；更换被测介质需要严格净化测量头；悬浮液体或高粘度介质；测量头要保持清洁卫生；密封压力容器测量。

应用领域：
单法兰液位小猪视频app下载安卓版*为常用的一种压差检测、传输仪表，**应用于各种狭小环境压差测量。


一、技术参数
1、性能规格
（参考条件：无迁移状态，硅油灌充液，316L隔离膜片）输出信号：4～20mADC/RS485数字通讯
4～20mADC/HART协议数字通讯(可选)传输形式：二线制。
负载特性图：


2、精度等级

• 线性输出：±0.1%（对量程比为1：1），包括线性、变差、重复性的综合误差。
• 开方输出：在输出压力为4～100％时，为±（0.2%的标定量程＋0.05%的上限）。
• 稳定性：对于DP量程代号3、4、5,为*高量程的±0.2%，对于其他的量程代号，为*高量程的±0.25%。
• 湿度：0～****相对湿度。
• 启动时间：在*小阻尼时，*多2秒钟。
• 容积吸取量：小于0.16cm3。
• 阻尼：电气阻尼为0～32秒。

此外，敏感元件还有0.2秒的恒定阻尼时间（量程3为0.4秒）。

• 零点误差：对于14MPa为*高量程的±0.25%，对于量程代号3为*高量程的±0.5%，通过零点调整可以得到校正。
• 量程误差：每6MPa可校正到输入读数的±0.25%，或对于量程代号3，为±0.5%。这种误差在安装前可以调校消除。
• 零点误差：对于32MPa为*高量程的±1.0%。通过零点调整可以得到校正。
•

3、温度影响

• 在*大量程零点误差：每56℃为量程的±0.5%。总的影响包括量程和零点误差：每56℃为量程±1.0%。对于量程范围编号3，影响量加倍。
• 在*小量程零点误差：每56℃为量程的±3%。总的影响包括量程和零点误差：每56℃为量程的±3.5%。对于量程范围编号3，影响量加倍。
• 振动影响：频率为0～200HZ，任意方向上每个g为±0.05%上限值。
• 电源影响：小于标定量程的0.005%/V。
• 安装位置影响：零点漂移不大于(0.25kPa），此误差可通过校正消除，对量程无影响。
• 电磁场干扰/射频干扰影响：按照SAMAPMC33.1,从20～1000MHZ进行试验，场强可高至30V/m。
•

4、结构规格

• 接触介质的材料：
• 隔离膜片：316L不锈钢,哈氏合金C-276,蒙乃尔合金或钽。（可选）
• 排气/排液阀：316不锈钢，哈氏合金或蒙乃尔合金。
• 工艺法兰和连接头：316不锈钢,哈氏合金或蒙乃尔合金。
• 接触介质的O形环：氟橡胶、丁晴橡胶。(可选)
• 灌充液：硅油。
• 螺栓：碳钢镀镉。
• 电子线路外壳：低铜铝。
• O形密封圈：丁腈橡胶、氟橡胶。(可选)
• 涂漆：聚氨脂。
• 工艺连接件：对于范围代号3、4、5的小猪视频app下载安卓版，其两只法兰的中心连接孔距为54mm，孔上为NPT1/4-18；对于代号6、7的小猪视频app下载安卓版则为56mm和NPT1/4-18；对于代号为8的小猪视频app下载安卓版则为57.2mm和NPT1/4-18。对于范围代号3、4、5的小猪视频app下载安卓版，其附件两只腰形法兰上引压孔为NPT1/2-14，法兰连接头可翻转分别给出50.8mm、54mm或57.2mm中心距。
• 电气连接件：具备现场在线测试端子。
• 重量：不包括选用件，AP、DP、GP和HP型重2.9公斤。
•

5、使用条件

• 电源电压：
• 16V～48VDC本安防爆型产品须由相应的安全栅供电（标准为24VDC）
• 产品使用环境

使用温度：-40℃～+85℃
贮藏温度：-55℃～+104℃
湿度：0～95%

• 防爆型产品使用环境条件：

温度：-20℃～+40℃
相对湿度：5%～95%
大气压力：86～106kPa

• 本安型产外配安全栅参数：

U0≤28VDC,
I0≤118mA,
P0≤3.3W

二、仪表选型

2.附件：
