1 问题的提出

液位是石油化工生产过程中的重要参数之一。*可靠地测量介质液位是工业生产的需要, 也是从事仪表自动化维护工作的职责。液位测量的技术和方法有很多, 如直读法、浮力法、静压法、电容法、放射性同位素法、超声波法、微波法以及激光法等[ 1] , 而利用静压原理的双法兰差压小猪视频app下载安卓版测量液位是石油化工生产中经常采用的液位测量方式。

当需要将小猪视频app下载安卓版和工艺测量介质隔离开时, 可以选用双法兰差压小猪视频app下载安卓版。 如: 当过程介质温度超出小猪视频app下载安卓版的正常工作温度范围, 并且用引压管也不能将温度降至小猪视频app下载安卓版的正常工作温度范围内时; 当过程介质有腐蚀性, 需要经常更换或需要使用特殊的防腐蚀材料时; 当过程介质中有很多固体颗粒或过程介质凝固点为常温, 无法用引压管引出时; 当饮食行业需要方便地清洗, 防止批量之间污染时;当进行密度或界面测量等各种情况时, 均可以选用双法兰差压小猪视频app下载安卓版[3] 。作为敏感的金属膜盒通过铠装毛细管与小猪视频app下载安卓版的测量室相连接,在膜盒、铠装毛细管和测量室所组成的封闭系统内充有密封液体（ 一般为硅油） 作为传压介质。为使毛细管经久耐用, 其外部均套有金属蛇皮管保护。本文针对在大量程、高温、高黏度、易结晶及强腐蚀情况下使用双法兰差压小猪视频app下载安卓版测量液位的系统, 对其不同的安装位置和形式, 如就计算迁移量及校验的问题作系统的全面解析。

2 双法兰差压小猪视频app下载安卓版的安装方式和计算[2]
双法兰差压小猪视频app下载安卓版可以安装在任何高度和位置。但是用于真空场合时, 双法兰差压小猪视频app下载安卓版的安装高度不能高于低压室法兰的水平线, 此时*好采用微波液位计来测量液位*为合适,本文在此不再探讨微波液位计测量液位的安装方式和运用等。
在液位测量中, 双法兰差压小猪视频app下载安卓版通常用于密闭容器, 可以消除密闭容器中气体压力变化的影响。当用于开口容器时, 则高压侧法兰与容器低端法兰连接, 而低压室法兰应置于大气中, 但可以有置放位置的变化。
2.1 双法兰差压小猪视频app下载安卓版安装在开口容器上

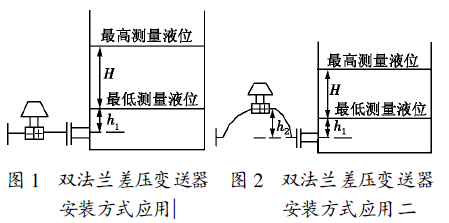

1） 双法兰差压小猪视频app下载安卓版安装在开口容器低端法兰水平线上, 且高低压室法兰与容器低端法兰在一条水平线上。如图1所示, 高压室法兰与容器低端法兰相连接, 并且高压室法兰、低压室法兰与容器低端法兰在一条水平线上。
则小猪视频app下载安卓版量程为L = Hρ1 , 零点迁移量为A1 =h1 ρ1 , *低测量液位时, 作用于小猪视频app下载安卓版上等效静压差为△ρ1=h1 ρ1=A1
*高测量液位时, 作用于小猪视频app下载安卓版上等效静压差为△ρ2=（h1+H）ρ1=Hρ1+A1
式中 H-*低测量液位到*高测量液位之间的高度;h1-*低测量液位到容器低端法兰中心线之间的高度;ρ1-被测液体介质的密度。
小猪视频app下载安卓版检验范围为△ρ=△ρ1~△ρ2=A1~（Hρ+A1）对应于小猪视频app下载安卓版的输出（ 若小猪视频app下载安卓版为正作用）为4~ 20mA.
2） 双法兰差压小猪视频app下载安卓版安装在开口容器低端法兰水平线以上, 且低压室法兰与容器低端法兰在一条水平线上。如图2 所示, 高压室法兰与容器低端法兰相连接, 并且高压室法兰、低压室法兰与容器低端法兰在一条水平线上。但是双法兰差压小猪视频app下载安卓版安装在开口容器低端法兰水平线以上。

则小猪视频app下载安卓版量程, 零点迁移量, *低测量液位时作用于小猪视频app下载安卓版上等效静压差, *高测量液位时, 作用于小猪视频app下载安卓版上等效静压差, 小猪视频app下载安卓版检验范围均与本节
1） 相同。对应于小猪视频app下载安卓版的输出（ 若小猪视频app下载安卓版为正作用） 为4~ 20 mA 。

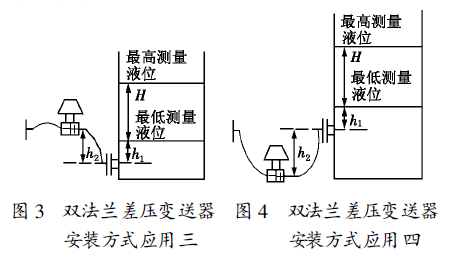

3） 双法兰差压小猪视频app下载安卓版安装在开口容器低端法兰水平线以上, 且低压室法兰与容器低端法兰不在一条水平线上, 如图3 所示。双法兰差压小猪视频app下载安卓版安装在开口容器低端法兰水平线以上, 高压室法兰与容器低端法兰相连接, 低压室法兰与容器低端法兰不在一条水平线上。
则 小猪视频app下载安卓版量程为L=Hρ1,零点迁移量为A2=h1ρ1-h2ρ0（ρ0为毛细管中硅油密度）。为了避免小猪视频app下载安卓版在测量过程中出现死区, 必须使h1ρ1≥h2ρ0, 否则将会出现实际测量范围小于小猪视频app下载安卓版检验范围的现象。*低测量液位时, 作用于小猪视频app下载安卓版上等效静压差为△ρ1=h1ρ1-h2ρ0=A2*高测量液位时, 作用于小猪视频app下载安卓版上等效静压差为△ρ2=（h1+H）ρ1-H2ρ0=Hρ1+A2小猪视频app下载安卓版检验范围为△ρ=△ρ1~△ρ2=A2~（Hρ1+A2）, 对应于小猪视频app下载安卓版的输出（ 若小猪视频app下载安卓版为正作用） 为4 ~ 20 mA。
4） 双法兰差压小猪视频app下载安卓版安装在开口容器低端法兰水平线以下, 高压室法兰与容器低端法兰相连接, 低压室法兰与容器低端法兰在一条水平线上,如图4 所示。则小猪视频app下载安卓版量程, 零点迁移量, *低测量液位时作用于小猪视频app下载安卓版上等效静压差, *高测量液位时, 作用于小猪视频app下载安卓版上等效静压差, 小猪视频app下载安卓版检验范围均与本节1） 相同。对应于小猪视频app下载安卓版的输出（ 若小猪视频app下载安卓版为正作用） 也为4 ~ 20 mA。

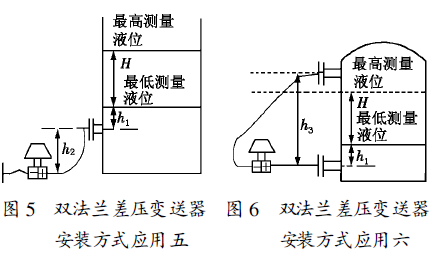

5） 双法兰差压小猪视频app下载安卓版安装在开口容器低端法兰水平线以下, 且低压室法兰与容器低端法兰不在一条水平线上, 如图5 所示。高压室法兰与容器低端法兰相连接, 低压室法兰与容器低端法兰不在一条水平线上。

则 小猪视频app下载安卓版量程为L=Hρ1,零点迁移量为A3=h1ρ1+h2ρ0, *低测量液位时, 作用于小猪视频app下载安卓版上等效静压差为△ρ1=h1ρ1+h2ρ0=A3*高测量液位时, 作用于小猪视频app下载安卓版上等效静压差为△ρ2=（h1+H）ρ1+h2ρ0=Hρ1+A3小猪视频app下载安卓版检验范围为△ρ=△ρ1~△ρ2=A3~（Hρ1+A3）对应于变送 器的输出（ 若小猪视频app下载安卓版为正作用） 为4~20 mA 。
2. 2 双法兰差压小猪视频app下载安卓版安装在密闭容器上
1） 双法兰差压小猪视频app下载安卓版安装在密闭容器低端法兰水平线上, 且高低压室法兰与容器高低端法兰相连接, 并且小猪视频app下载安卓版与容器低压法兰在一条水平线上, 如图6 所示。

则 小猪视频app下载安卓版量程为L=Hρ1, 零点迁移量为A4=h1ρ1-h3ρ0（ρ0为毛细管中硅油密度） , *低测量液位时, 作用于小猪视频app下载安卓版上等效静压差为△ρ1=h1ρ1-h3ρ0=A4, *高测量液位时, 作用于小猪视频app下载安卓版上等效静压差为△ρ2=（h1+H）ρ1-h3ρ0=Hρ1+A4式中 h3-容器高低端法兰中心线之间的距离。
小猪视频app下载安卓版检验范围为△ρ=△ρ1~△ρ2=A4~（Hρ1+A4）,对应于小猪视频app下载安卓版的输出（ 若小猪视频app下载安卓版为正作用） 为4~20mADC。
2） 双法兰差压小猪视频app下载安卓版安装在密闭容器低端法兰水平线以下, 且高低压室法兰与容器高低端法兰相连接, 并且小猪视频app下载安卓版安装在密闭容器低端法兰水平

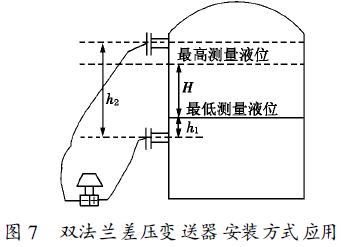

线以下, 如图7所示。则小猪视频app下载安卓版量程, 零点迁移量, *低测量液位时作用于小猪视频app下载安卓版上等效静压差, *高测量液位时作用于小猪视频app下载安卓版上等效静压差, 小猪视频app下载安卓版检验范围, 均与本节1） 同。
对应于小猪视频app下载安卓版的输出（ 若小猪视频app下载安卓版为正作用） 为4~20mADC。

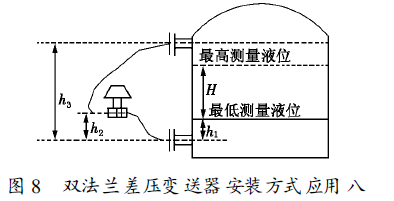

3） 双法兰差压小猪视频app下载安卓版高低压室法兰与容器高低端法兰相连接, 并且小猪视频app下载安卓版安装在密闭容器高低端法兰水平线之间, 如图8所示。
那 么小猪视频app下载安卓版量程为L=Hρ1, 零点迁移量为A4=h1ρ1-h3ρ0.为了避免小猪视频app下载安卓版在测量过程中出现死区, 必须使h1ρ1≥h3ρ0, 否则将会出现实际测量范围小于小猪视频app下载安卓版检验范围的现象。*低测量液位时, 作用于小猪视频app下载安卓版上等效静压差为△ρ1=h1ρ1-

h3ρ0=A4

*高测量液位时, 作用于小猪视频app下载安卓版上等效静压差为△ρ2=（h1+H）ρ1-h3ρ0=Hρ1+A4小猪视频app下载安卓版检验范围为△ρ=△ρ1~△ρ2=A4~（Hρ1+A4）, 对应于小猪视频app下载安卓版的输出（ 若小猪视频app下载安卓版为正作用） 为4~20 mA。

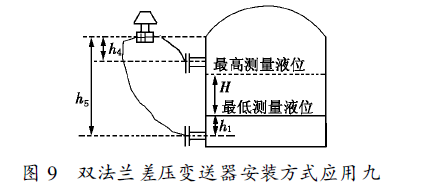

4） 双法兰差压小猪视频app下载安卓版安装在密闭容器高端法兰水平线以上, 且高低压室法兰与容器高低端法兰相连接, 如图9 所示。

则 小猪视频app下载安卓版量程为L=Hρ1,, 零点迁移量为A5=h1ρ1-（h5-h4）ρ0.为了避免小猪视频app下载安卓版在测量过程中出现死区, 必须使h1ρ1≥（h5-h4）ρ0,否则将会出现实际测量范围小于小猪视频app下载安卓版检验范围的现象。*低测量液位时, 作用于小猪视频app下载安卓版上等效静压差为△ρ1=h1ρ1-（h5-h4）ρ0=A5*高测量液位时, 作用于小猪视频app下载安卓版上等效静压差为△ρ2=（h1+H）ρ1-（h5-h4）ρ0=Hρ1+A5式中 h4-小猪视频app下载安卓版正、负压室中心线到容器高端法兰中心线之间的距离;h5-小猪视频app下载安卓版正、负压室中心线到容器低端法兰中心线之间的距离。
小猪视频app下载安卓版检验范围为△ρ=△ρ1~△ρ2=A5~（Hρ1+A5）, 对应于小猪视频app下载安卓版的输出（ 若小猪视频app下载安卓版为正作用） 为4~20 mA。
3 结束语
综上所述, 在利用双法兰差压小猪视频app下载安卓版测 量液位时, 由于毛细管中填充液体的密度是已知的, 因此只要确定了小猪视频app下载安卓版的安装位置和形式以及H,准确地量取小猪视频app下载安卓版的安装数据（h1,h2,h3,h4,h5）,就可以很方便地分析计算出小猪视频app下载安卓版量程L,零 点迁移量A ,△ρ1 和△ρ2,再校验△ρ,对应于4~20mA就可以了。安装时应注意导压管要固定牢靠, 避免管路晃动引起信号波动; 导压管的弯曲半径不应小于150mm, 免得致使管截面变小阻塞, 妨碍压力传播; 要特别注意磕碰感测膜片, 砸伤, 踩断导压管, 确保仪表内部始终处在充满硅油, 严格密封下正常进行。然后在现场把校验好的小猪视频app下载安卓版按要求安装在容器上, 就可以准确地测量出容器内液体的液位了。
